La tierra eléctrica no es un detalle accesorio: separa una instalación segura de otra que puede dar calambres, zumbidos o fallos raros en equipos sensibles. En este artículo explico qué significa la referencia GND en un circuito, en qué se diferencia de la tierra de protección y del neutro, y qué conviene revisar en una vivienda o en un equipo doméstico antes de dar el tema por resuelto.
Lo esencial sobre la referencia de tierra y lo que cambia en casa
- GND suele ser la referencia de un circuito, pero no siempre equivale a tierra física.
- La tierra de protección existe para que una masa metálica no quede peligrosamente energizada.
- En una vivienda española lo habitual es un esquema TT, con diferencial como protección clave.
- Una mala puesta a tierra no suele “subir” la factura por sí sola, pero sí puede provocar fugas, ruido y averías.
- Confundir neutro, masa y tierra es uno de los errores más caros que veo en instalaciones domésticas.
Qué significa realmente GND en un circuito
Yo separo este asunto en dos planos. En electrónica, GND es la referencia de 0 V del circuito, el punto desde el que se miden señales y tensiones; en una instalación eléctrica, la puesta a tierra sirve para llevar a un potencial seguro las partes metálicas accesibles y para que una avería dispare la protección a tiempo.
Por eso conviene no traducir GND de forma automática como “tierra” en el sentido doméstico. Una placa base, una fuente de alimentación o un equipo de audio pueden usar GND como referencia interna, aunque ese punto no vaya directo a una pica enterrada. A veces sí se conecta al chasis o a la tierra de protección, pero eso depende del diseño.
| Concepto | Qué hace | Error típico |
|---|---|---|
| GND o masa de señal | Sirve como referencia eléctrica para medir y procesar señales | Creer que siempre es un conductor de seguridad |
| Tierra de protección | Deriva fallos a tierra y protege carcasas metálicas | Usarla como retorno normal de corriente |
| Neutro | Completa el circuito de corriente alterna en la red | Puenteándolo con tierra en una instalación interior |
| Unión equipotencial | Iguala potenciales entre masas y elementos conductores | Pensar que sustituye a una toma de tierra real |
La clave práctica es esta: no todo punto marcado como GND cumple la misma función. Cuando lo entiendes, deja de parecer un tecnicismo y empieza a verse como un mapa de seguridad y de funcionamiento. Y ese matiz explica por qué la diferencia entre tierra, neutro y masa cambia tanto el resultado final.
Tierra, neutro y masa no hacen el mismo trabajo
En una vivienda o en un equipo doméstico, el neutro transporta corriente en condiciones normales, mientras que la tierra de protección no debería hacerlo. Esa es la frontera que mucha gente cruza sin darse cuenta, sobre todo cuando asume que “si conduce, vale para todo”. No vale para todo.
En equipos electrónicos hay además otra capa: la masa de circuito. En una placa con señales analógicas y digitales, por ejemplo, la masa ayuda a controlar ruido y referencias de tensión. En diseños sensibles se habla incluso de AGND y DGND, dos masas que se separan para evitar que el ruido digital contamine la parte analógica. En la práctica, esto importa mucho en audio, instrumentación, routers, placas de control y cualquier aparato que mezcle potencia y señal.
- Neutro es parte del sistema de alimentación.
- Tierra de protección es una vía de seguridad.
- Masa o GND es una referencia de trabajo del circuito.
- Unión equipotencial reduce diferencias de potencial entre masas metálicas cercanas.
La confusión aparece porque, en algunos equipos, el GND interno acaba unido al chasis o a la tierra por un punto concreto del diseño. Pero eso no convierte cualquier “masa” en una toma de tierra improvisada. En un enchufe doméstico, esa diferencia importa más de lo que parece, y en España el reglamento lo deja bastante claro.
Cómo se aplica en una vivienda española

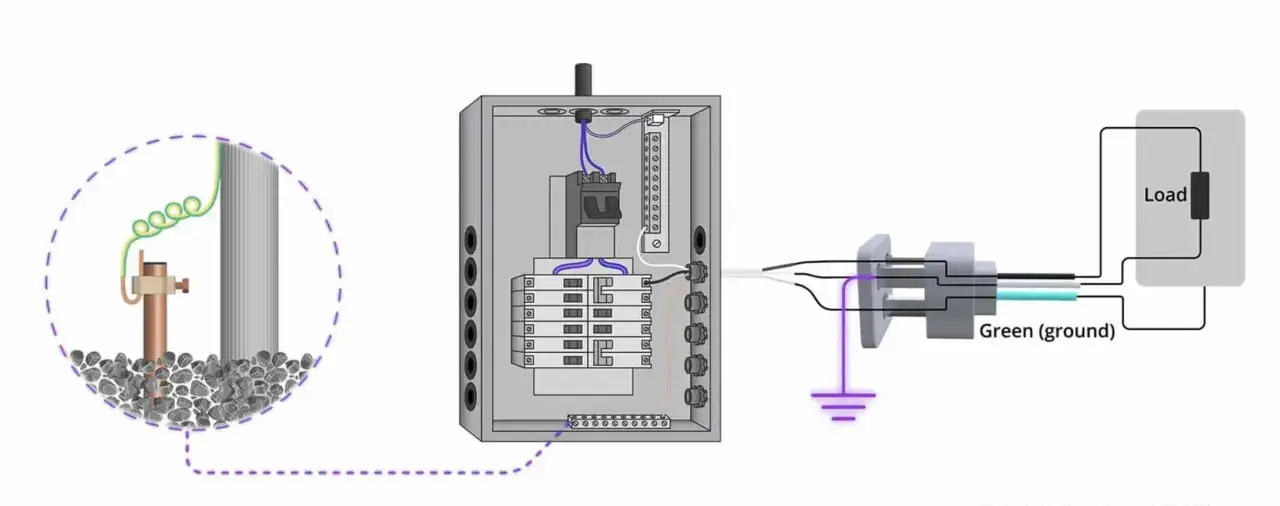

En una vivienda conectada a la red pública, lo normal es encontrar un esquema TT: las masas de los equipos van a una tierra propia de la instalación, mientras que el neutro de la red sigue su propio camino. Eso permite que, si una carcasa metálica entra en contacto con un conductor activo, el fallo tenga una ruta clara y la protección corte la alimentación.
El REBT exige que las masas protegidas por un mismo dispositivo estén unidas a una misma toma de tierra y que el sistema limite tensiones peligrosas. También fija que, en entornos de 230 V, el corte automático debe producirse en tiempos del orden de décimas de segundo según el esquema de protección. En uso doméstico, el diferencial de 30 mA es una pieza central de esa defensa.
| Esquema | Idea básica | Dónde suele aparecer | Lo importante para ti |
|---|---|---|---|
| TT | Las masas van a una tierra propia; el neutro de la red va aparte | Viviendas y muchos edificios | La tierra y el diferencial trabajan juntos |
| TN-S o TN-C-S | Neutro y protección se coordinan desde el origen de la red | Algunas instalaciones industriales o de distribución interna | No improvises puentes entre conductores |
| IT | La red está aislada de tierra o unida mediante alta impedancia | Entornos críticos, como ciertos locales técnicos o sanitarios | Se prioriza continuidad y vigilancia del primer fallo |
Yo me quedo con una idea sencilla: en casa, la puesta a tierra no está para “hacer bonito” en el cuadro, sino para que una avería no se convierta en un riesgo real. Con esa base, ya tiene sentido hablar de consumo y de rendimiento, que es donde mucha gente espera encontrar beneficios inmediatos.
Qué cambia en el consumo y en el rendimiento de los equipos
La tierra bien hecha no es una fórmula mágica para gastar menos luz. Su efecto sobre el consumo suele ser indirecto: reduce fugas peligrosas, ayuda a que las protecciones trabajen como deben y evita que un fallo acabe convirtiéndose en avería, zumbido o comportamiento errático.
Ahora bien, un dato ayuda a aterrizar el tema. Una fuga continua de 30 mA a 230 V equivale a unos 6,9 W. Si esa fuga fuera constante durante todo el año, hablaríamos de algo más de 60 kWh que no llegan a la carga útil. No es lo normal en una casa sana, pero sí sirve para entender que una “pequeña” fuga no siempre es pequeña.
En informática y hogar digital, una referencia limpia se nota sobre todo en tres frentes:
- Menos ruido eléctrico en audio, vídeo y señales de baja amplitud.
- Menos disparos falsos del diferencial cuando varios equipos suman fugas normales.
- Más estabilidad en fuentes, cargadores, NAS, routers y equipos conmutados.
También hay un beneficio muy concreto en sistemas conectados entre sí. Si el televisor, la consola, el amplificador y el PC no comparten una referencia razonable, puede aparecer un lazo de masa que se traduce en zumbido de 50 Hz o interferencias intermitentes. Ahí la solución no suele ser “quitar la tierra”, sino revisar cómo están alimentados y unidos los equipos.
Errores que veo con más frecuencia
La mayoría de problemas no nacen de la teoría, sino de atajos mal pensados. En instalaciones domésticas y pequeños montajes electrónicos, los errores repetidos son siempre parecidos, y casi todos tienen que ver con mezclar funciones distintas en el mismo conductor.
- Confundir neutro con tierra, sobre todo al cambiar enchufes o al añadir una toma nueva.
- Usar tuberías metálicas de agua o gas como si fueran una toma de tierra válida.
- Puentear la tierra porque “así encaja” o porque un aparato viene con un adaptador incorrecto.
- Conectar equipos sensibles en regletas separadas y luego sorprenderse por zumbidos o fallos de comunicación.
- Dar por bueno un enchufe solo porque el diferencial no salta.
El último punto es más traicionero de lo que parece. Que el diferencial no dispare no significa que la instalación esté impecable; solo significa que, en ese momento, no se ha superado su umbral. Puede haber una tierra deficiente, una unión floja o una equipotencialidad incompleta sin que nadie lo note hasta que el problema se agrava.
Si tuviera que resumirlo con una regla de trabajo, diría esto: la tierra correcta no se improvisa, se diseña y se comprueba. Y si algo no cuadra, el siguiente paso no es “probar a ver qué pasa”, sino revisar qué debe medirse y qué conviene dejar en manos de un profesional.
Lo que yo comprobaría antes de dar por buena una instalación
Cuando reviso una vivienda, un despacho o una pequeña sala técnica, no empiezo por el gadget más caro, sino por la base. Si la base falla, todo lo demás queda más expuesto. Y en electricidad eso se traduce en seguridad, estabilidad y vida útil de los equipos.
- Continuidad de protección: verificar que el conductor de tierra realmente llega hasta el cuadro y hasta las masas metálicas que deben estar protegidas.
- Prueba del diferencial: comprobar que actúa y que su sensibilidad es la adecuada para el uso doméstico habitual.
- Estado de las conexiones: revisar bornes flojos, empalmes improvisados y señales de calentamiento.
- Separación de funciones: no mezclar neutro, tierra y masa de equipo como si fueran el mismo punto.
- Protección frente a sobretensiones: valorar un protector cuando hay informática, domótica o electrónica sensible.
- Equipotencialidad: en zonas con varias masas metálicas, asegurarse de que no queden diferencias de potencial molestas o peligrosas.
Hay un par de señales que yo no ignoraría nunca: un chasquido al tocar una carcasa metálica, un zumbido persistente en el audio o un diferencial que salta justo al conectar cierto aparato. Ninguna de esas cosas debería normalizarse. Si aparecen, merece la pena medir antes de seguir enchufando dispositivos.
En una casa con PC, televisor, router, NAS y cargadores, la mejora más sensata no suele ser comprar más regletas, sino revisar primero tierra, diferencial y sobretensiones. Cuando esa parte está bien resuelta, los equipos trabajan mejor, la instalación envejece mejor y el consumo deja de esconder fugas que nadie tenía previstas.
