PoE Pinout RJ45 - Guía para evitar fallos en tu red

Cuando una cámara IP, un punto de acceso o un teléfono no encienden por el mismo cable por el que reciben datos, el problema casi siempre está en cómo se reparten los pares del RJ45. Aquí el poe pinout no es una curiosidad de laboratorio, sino la diferencia entre una instalación limpia y una hora perdida con el tester. En esta guía explico qué significa cada alternativa, cómo leer T568A y T568B, qué potencia entrega cada estándar y qué errores conviene evitar para que la red funcione a la primera.

Qué significa realmente el pinout de PoE y por qué importa

Cuando hablo de PoE, separo siempre dos cosas: la ruta de datos y la ruta de alimentación. El switch o inyector actúa como PSE, es decir, como fuente de energía; la cámara, el teléfono o el punto de acceso actúan como PD, el dispositivo que la recibe. Antes de aplicar tensión, el PSE detecta una firma eléctrica compatible, así que el estándar no “dispara” energía a ciegas sobre cualquier equipo conectado.

Esa seguridad es la razón por la que PoE funciona tan bien en red empresarial y doméstica. No hace falta una línea de corriente aparte, pero sí hace falta respetar el modo de cableado, la categoría del latiguillo y el presupuesto de potencia del puerto. Si no, el enlace puede negociar datos sin problemas y, aun así, quedarse corto para alimentar el dispositivo.

Con esa base clara, el siguiente paso es mirar cómo se reparten exactamente los pines del conector RJ45.

Mapa de pines RJ45 que conviene tener delante

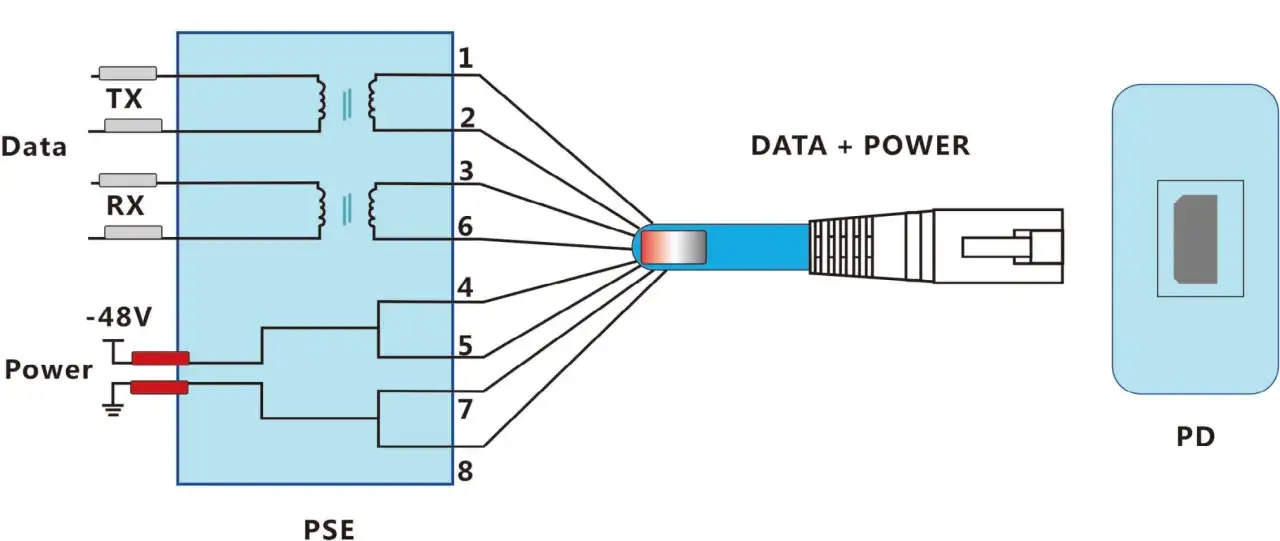

La parte más útil del cableado PoE es también la más sencilla: recordar que el estándar puede llevar energía por dos grupos de pares distintos. En instalaciones habituales, yo lo traduzco así: si el equipo usa Alternative A, la alimentación viaja por los pares de datos; si usa Alternative B, viaja por los pares de reserva. En 802.3bt, además, el sistema puede usar los cuatro pares a la vez.

La idea clave es que el color del conductor no manda; manda el pin. Por eso una instalación bien terminada depende más de la terminación correcta del conector y de la negociación del equipo que de inventar un “cable PoE especial”. Si el cable está bien hecho y el estándar coincide, el enlace debería alimentar sin sorpresas.

Eso me lleva a la duda más habitual cuando se revisa una obra nueva: qué cambia, de verdad, entre T568A y T568B.

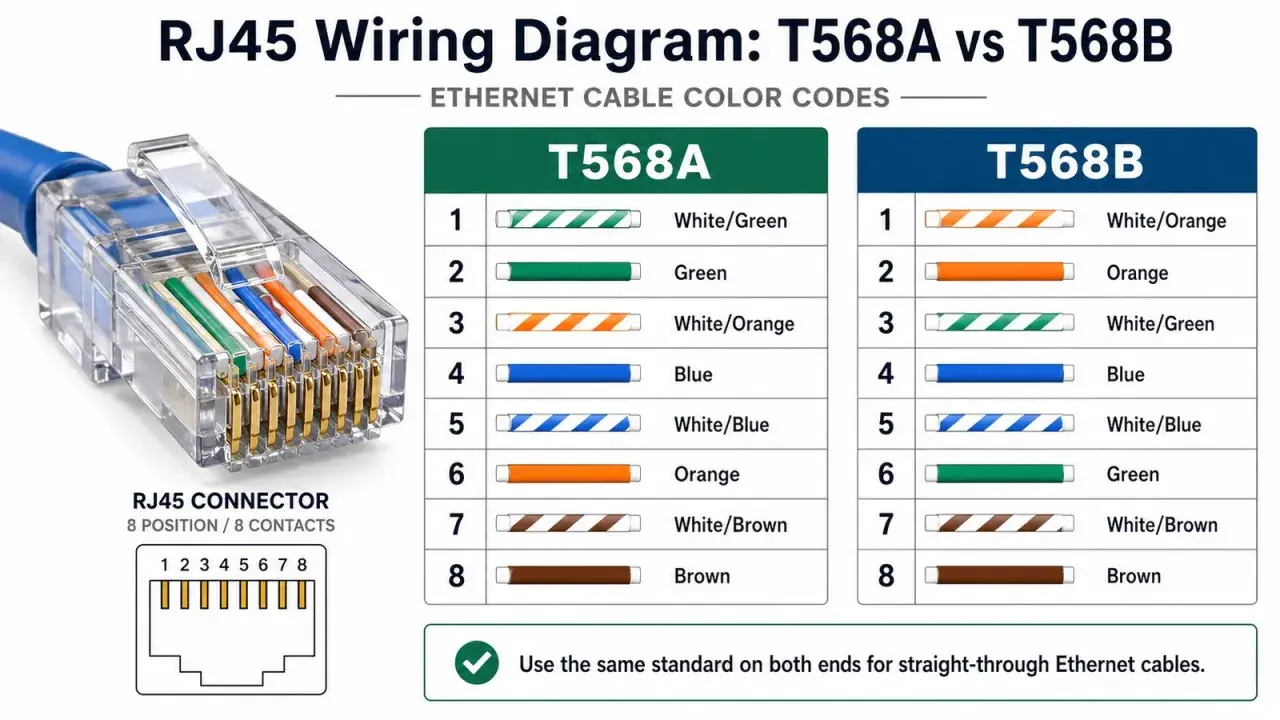

Cómo leer T568A y T568B sin liarte

T568A y T568B no son dos sistemas eléctricos distintos para PoE; son dos formas de ordenar los colores en el conector. PoE trabaja sobre los pines, no sobre la estética del cable. Por eso ambos esquemas sirven, siempre que mantengas coherencia en los dos extremos del enlace.

• Si terminas ambos extremos igual, tienes un latiguillo recto.
• Si un extremo va en A y el otro en B, generas un cable cruzado.
• En redes modernas, el cruce ya no suele ser necesario para datos, pero sí complica el diagnóstico si alguien improvisa.
• Para una instalación nueva, yo prefiero elegir una sola norma para todo el proyecto y documentarla bien en paneles y patch cords.

En la práctica, lo que más da problemas no es A o B, sino la mezcla desordenada de criterios dentro de la misma tirada. Si la red está marcada, el técnico sabe qué esperar; si no lo está, aparecen fallos intermitentes que parecen PoE cuando en realidad son terminaciones inconsistentes.

Con el orden de pares claro, lo siguiente es entender cuánta potencia entrega cada estándar y cuándo ya no basta un PoE básico.

Qué potencia entrega cada estándar y cuándo cambia la estrategia de pares

La evolución de PoE no consiste solo en “más vatios”. También cambia la forma de alimentar el dispositivo, el margen térmico del cable y, en algunos casos, la necesidad de usar los cuatro pares. Yo suelo mirar primero la clase de potencia que exige el equipo y después verifico si la infraestructura la soporta sin ir al límite.

El detalle que más se suele pasar por alto es que la potencia útil siempre es menor que la del puerto, porque el cable también pierde energía. Además, el enlace Ethernet estándar sigue teniendo como referencia práctica un tramo máximo de 100 metros. Cuando la tirada se acerca al límite, o cuando el equipo consume mucho, yo no improviso: reviso categoría del cable, calidad de los latiguillos y margen real del switch.

Con esos números en mente, ya se entiende por qué algunas instalaciones fallan aunque “el cable parece bueno”. El siguiente paso es repasar los errores que más he visto en campo.

Errores de instalación que más rompen una red PoE

En PoE, los fallos más caros no son los sofisticados. Son los pequeños, los que pasan desapercibidos hasta que una cámara reinicia al anochecer o un punto de acceso nunca termina de estabilizarse. Yo me fijo siempre en estas causas:

• Confundir compatibilidad con alimentación real: que un puerto tenga RJ45 no significa que entregue PoE.
• Mezclar equipos estándar con inyectores pasivos: aquí es donde más daño se hace, porque el pasivo no negocia como un IEEE normal.
• Improvisar el esquema de terminación: A en un extremo, B en el otro, y luego nadie recuerda qué se montó.
• Ignorar el presupuesto total del switch: puede haber potencia por puerto, pero no por suma de puertos.
• Usar latiguillos dañados o de mala calidad: un crimpado pobre puede dejar pasar datos y aun así penalizar la alimentación.
• Forzar altas potencias sobre tiradas largas: cuanto más margen te quitas, más fácil es que aparezca caída de tensión.

Yo no suelo diagnosticar PoE como un problema aislado hasta haber comprobado el cable, el estándar, la carga y el presupuesto del switch. En muchos casos, la red no falla por “PoE”, sino por una combinación de consumo alto y cableado justo.

Una vez descartados esos tropiezos, lo razonable es pasar a una revisión rápida y ordenada antes de cerrar la caja de telecomunicaciones.

Qué reviso yo antes de dar una toma por buena

Cuando cierro una instalación, prefiero un checklist corto pero exigente. Me ahorra vueltas y, sobre todo, evita que el problema reaparezca cuando el equipo entra en carga real.

• Confirmo qué estándar necesita el dispositivo y cuántos vatios pide de forma continua.
• Verifico que el switch o inyector ofrece ese nivel de potencia y que no está saturado el presupuesto global.
• Compruebo que ambos extremos del enlace están terminados con el mismo esquema.
• Reviso la longitud real del tramo y la categoría del cable instalado.
• Pruebo el puerto con un latiguillo conocido y un equipo de referencia antes de dar por hecho que el problema es del dispositivo.
• Si el equipo reinicia o no arranca, consulto la negociación PoE en el switch o en el tester, no solo el enlace de datos.

Ese orden parece básico, pero en redes pequeñas marca la diferencia entre una revisión rápida y una búsqueda interminable. Si además de dejarlo funcionando quieres evitar incidencias futuras, aún hay una última decisión que merece atención.

Lo que conviene recordar cuando el enlace va justo de potencia

Cuando una instalación PoE va al límite, mi recomendación es clara: no intentes compensarlo solo con “un cable mejor” si el problema real es de potencia. A veces sirve subir de categoría o mejorar la calidad del latiguillo, pero otras veces hace falta cambiar el switch, usar un inyector más capaz o pasar a 802.3bt para tener margen de verdad.

Si estás diseñando una red nueva, yo dejaría tres reglas escritas en la documentación: un único criterio de terminación, margen de potencia por encima de la carga prevista y cableado certificado para la distancia real. Esa combinación resuelve la mayoría de casos prácticos con cámaras, puntos de acceso y telefonía IP sin complicar la instalación.

En resumen útil: PoE funciona bien cuando el pinout está bien entendido, el estándar coincide y la potencia no se calcula al límite. Si mantienes esas tres piezas bajo control, la red deja de ser una fuente de dudas y empieza a comportarse como una infraestructura fiable.
