Un videoportero de dos hilos tiene sentido cuando quieres simplificar la instalación sin renunciar a imagen, audio y apertura de puerta. No sustituye a una CCTV, pero sí mejora el control de accesos y la verificación visual de visitas, que al final es donde más valor aporta en una vivienda o en un portal. Aquí explico cómo leer el esquema de conexión, qué componentes forman el circuito, qué cable suele dar mejor resultado y dónde aparecen los fallos más típicos.
Lo esencial antes de tocar nada
- En muchos sistemas actuales, la señal y la alimentación viajan por el mismo par, normalmente sin polaridad.
- El esquema no depende solo de placa y monitor: la fuente, la cerradura y las derivaciones cambian el resultado.
- En reformas, el 2 hilos suele ganar porque permite reaprovechar canalizaciones y reducir obra.
- La distancia útil depende del cable y de la topología; si vas justo, el sistema puede encender pero fallar en vídeo o apertura.
- Los errores más caros vienen de empalmes, canalizaciones compartidas con potencia y configuraciones mal hechas.
Cómo funciona el bus de dos hilos
Yo suelo empezar por aquí, porque si se entiende el bus, el resto del montaje deja de parecer un rompecabezas. En un sistema de 2 hilos, el mismo par transporta comunicación y alimentación; por eso muchos fabricantes lo describen como una instalación más simple y más limpia que un cableado tradicional con muchos conductores.
En la práctica, eso significa dos cosas: primero, que no pienses en cables separados para audio, vídeo y llamada; segundo, que el resultado depende mucho del estado real del par, del tipo de cable y de cómo se reparte la instalación. En muchas gamas actuales el bus es no polarizado, pero yo no daría por hecho que todo vale: siempre reviso si el terminal, el alimentador o algún accesorio exigen un orden concreto de bornes.
| Elemento | Función dentro del sistema | Qué reviso antes de darlo por bueno |
|---|---|---|
| Placa de calle | Recoge la llamada, capta vídeo y gestiona la comunicación con el interior | Cámara, pulsador, audio, protección frente a intemperie y fijación |
| Monitor interior | Muestra la imagen, permite hablar y activa la apertura | Alimentación, registro en el sistema y calidad del enlace |
| Fuente o alimentador | Convierte la red y mantiene el bus con energía suficiente | Tensión real, margen de carga y ubicación ventilada |
| Abrepuertas | Libera la puerta mediante impulso eléctrico o relé | Tipo de cerradura, consumo y compatibilidad con el equipo |
| Distribuidor o derivación | Reparte el bus cuando hay varias viviendas o varios monitores | Longitud de ramales, empalmes y direccionamiento |
Ese enfoque de bus también explica por qué este tipo de sistema encaja tan bien en viviendas y portales pequeños o medianos: hay menos cobre, menos errores de montaje y menos tiempo perdido en la obra. La pregunta siguiente es cómo se traduce eso en un esquema real de conexión.
El esquema básico de conexión en una vivienda

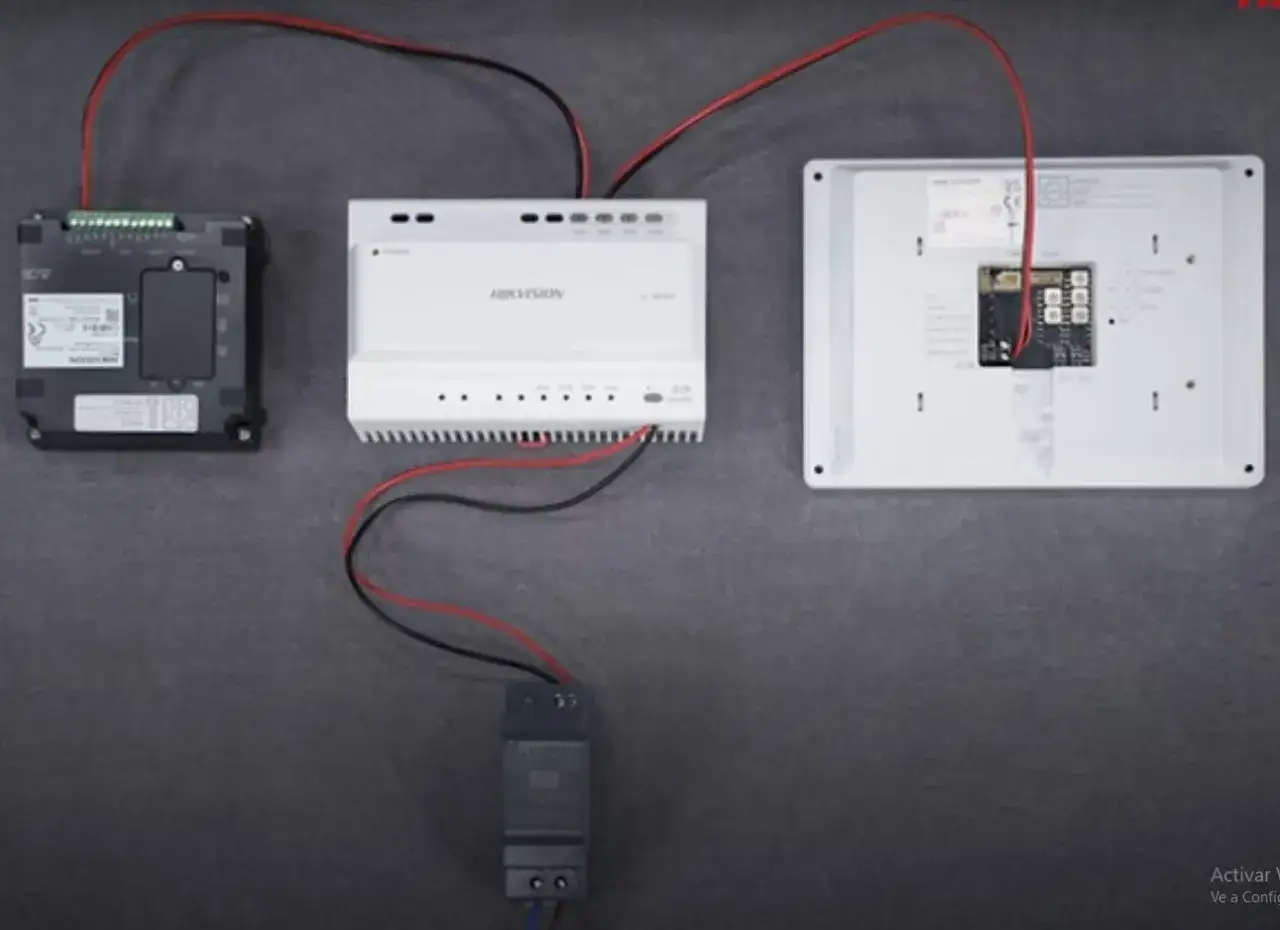

Si yo tuviera que dibujar el circuito de forma simple, lo plantearía como un trayecto principal que sale de la fuente, llega a la placa de calle y enlaza con el monitor o monitores interiores. La cerradura eléctrica cuelga de la parte de apertura, no del monitor como tal, y esa diferencia evita muchos montajes improvisados que luego dan guerra.
- Primero corto la alimentación y marco cada extremo del par.
- Después identifico el bus principal y compruebo si la instalación es unifamiliar o comunitaria.
- Conecto la fuente al sistema siguiendo el esquema del fabricante, no solo por colores.
- Llevo el bus a la placa de calle y desde ahí al monitor, o al distribuidor si hay varios equipos.
- Conecto el abrepuertas al punto previsto para la apertura, respetando el tipo de cerradura y su consumo.
- Por último, programo direcciones o viviendas si el equipo lo requiere y hago una prueba completa.
En una vivienda simple, el montaje suele ser bastante directo. En cuanto añades un segundo monitor, una segunda placa o funciones conectadas al móvil, el esquema deja de ser puramente lineal y conviene revisar límites de carga, direcciones y alimentación auxiliar. Ese es el punto donde el cable empieza a importar más de lo que parece.
Qué cable usar y qué distancias me parecen sensatas
Cuando el videoportero falla, muchas veces no falla “el aparato”, sino el trayecto. Yo no me quedaría con un cable cualquiera si la instalación va justa de metros o comparte canalización con potencia. En una ficha técnica de Fermax para un kit concreto aparecen referencias útiles que yo tomo como orientación práctica, no como regla universal.
| Tipo de cable | Uso razonable | Distancia de referencia | Lectura práctica |
|---|---|---|---|
| 2x0,22 mm² | Recorridos cortos y muy controlados | 35 m | Solo lo usaría si el trazado es corto y limpio |
| 2x0,5 mm² | Instalaciones domésticas moderadas | 80 m | Correcto para muchos pisos y unifamiliares pequeños |
| 2x0,75 mm² | Más margen en tramos medios | 120 m | Me da más aire cuando hay varias curvas o empalmes |
| 2x1 mm² trenzado | Tramos largos o con más exigencia | 140 m | Es una elección prudente si quiero estabilidad |
| CAT5 | Reutilización de UTP en ciertos kits | 30, 60 o 120 m según bornes | Sirve, pero hay que respetar la configuración exacta |
BTicino, por su parte, recomienda su cable específico para llegar hasta 200 m entre la placa de calle y el último monitor en determinadas configuraciones, y además insiste en separar el bus de los cables de potencia. Esa advertencia me parece importante: un sistema puede funcionar al principio y degradarse después si el par comparte tubo con 230 V o si los empalmes quedan demasiado apretados.
Si yo tuviera que resumirlo en una sola idea, sería esta: cuando la distancia se acerca al límite, el margen de error desaparece. En ese escenario no compensa improvisar con cable más fino ni dejar derivaciones largas “porque luego ya veremos”.
Cómo lo instalaría paso a paso para evitar retrabajos
La parte bonita de estos sistemas es que parecen sencillos. La parte útil es que esa sencillez solo se mantiene si sigues un orden muy estricto. Yo trabajaría así:
- Definir el tipo de instalación: unifamiliar, portal pequeño o comunidad con varias viviendas.
- Comprobar la compatibilidad entre placa, monitor, fuente y abrepuertas antes de abrir paredes.
- Tender el bus principal separado de líneas de alimentación.
- Dejar los empalmes accesibles, limpios y etiquetados.
- Montar primero la base funcional: placa, monitor y apertura de puerta.
- Añadir después ampliaciones como monitores extra o desvío al móvil.
- Hacer pruebas de llamada, vídeo, audio y apertura con la instalación ya cerrada pero todavía accesible.
Hay una regla que me ha ahorrado tiempo en obra más de una vez: primero funciona el sistema base, luego se añade lo demás. Si instalas una capa “inteligente” antes de validar la llamada y la apertura, acabas sin saber dónde está el fallo real.
Los fallos que más veo en obra y cómo acotarlos
Cuando algo no va fino, casi siempre se repite el mismo patrón: el sistema enciende, pero el vídeo llega mal, el audio tiene ruido o la puerta abre de forma irregular. No suelo empezar culpando al monitor; antes reviso continuidad, canalización, empalmes y consumo de la cerradura.
| Síntoma | Qué suele haber detrás | Primer chequeo útil |
|---|---|---|
| Hay audio, pero no imagen | Cable demasiado justo, mala conexión de vídeo o configuración incompleta | Verificar el tramo, los bornes y la configuración del monitor |
| Se oye con ruido o cortes | Interferencias, canalización compartida o empalmes pobres | Separar el bus de la potencia y revisar las cajas de paso |
| La puerta abre, pero el sistema se reinicia | Fuente insuficiente o cerradura con consumo alto | Medir tensión bajo carga y comprobar el abrepuertas |
| Solo falla una vivienda | Dirección mal asignada o derivación defectuosa | Comparar la configuración de ese monitor con los demás |
| No entra la llamada desde la calle | Placa mal programada, bus abierto o pulsador sin registrar | Probar la llamada desde otro punto y aislar el tramo |
En sistemas no polarizados, invertir los dos hilos rara vez es el gran problema; yo miraría antes el apriete de bornes, la longitud real del recorrido y el estado de la cerradura. Esa forma de diagnosticar es más rápida y, sobre todo, evita cambiar piezas que estaban bien.
Cuándo me quedo con 2 hilos y cuándo miro otra arquitectura
Para mí, el 2 hilos es la opción sensata cuando quiero una reforma limpia, un cambio de sistema sin obra agresiva o una instalación doméstica que no necesita una red compleja. Si además puedo reaprovechar cable existente, la relación entre coste y resultado suele ser muy buena.
| Arquitectura | Cuándo la elegiría | Limitación principal |
|---|---|---|
| 2 hilos | Reformas, sustitución de equipos viejos y viviendas con cableado limitado | La distancia y la compatibilidad de accesorios mandan mucho |
| IP | Integración con red, funciones avanzadas, gestión remota y proyectos escalables | Exige más red, más configuración y más disciplina técnica |
| 4+N | Sustitución de sistemas analógicos antiguos o presupuestos muy ajustados | Más cableado y menos flexibilidad para crecer |

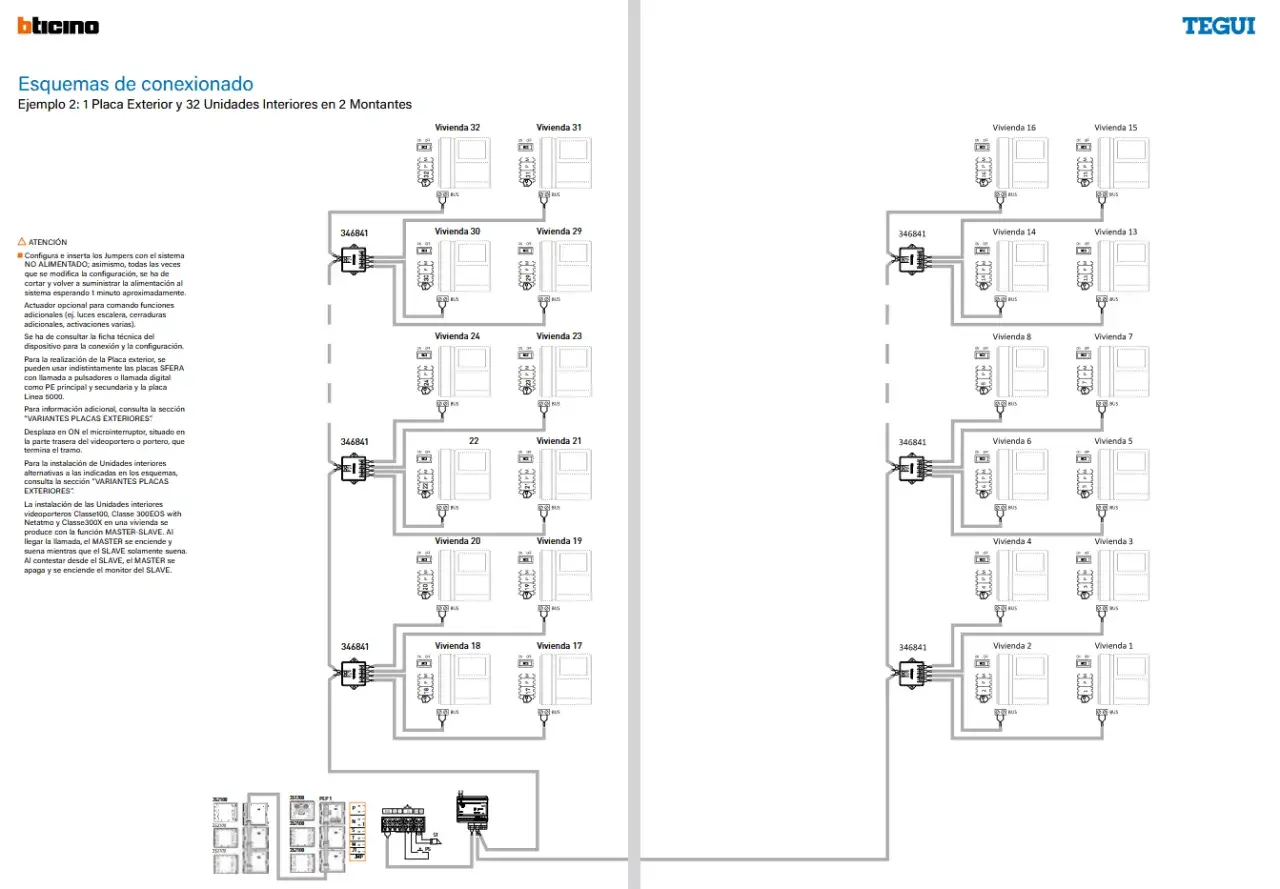

Si el proyecto pide app, nube o integración con otros dispositivos del hogar digital, yo no descartaría IP. Aun así, para la mayoría de reformas residenciales, el bus de dos hilos sigue siendo el punto medio más equilibrado: menos obra que un sistema clásico y menos complejidad que una arquitectura de red completa. Además, en algunos sistemas comunitarios se admiten hasta 3 unidades interiores por vivienda, lo que ya cubre bastantes casos reales sin complicar demasiado la instalación.
Lo que revisaría antes de cerrar la tapa
- Que los dos conductores estén identificados en ambos extremos.
- Que la fuente entregue tensión estable con la cerradura conectada.
- Que la llamada entre desde la placa sin cortes ni retardo raro.
- Que el vídeo se vea nítido al hablar y también al activar la cámara.
- Que la apertura funcione varias veces seguidas sin reinicios ni caídas de voltaje.
- Que el bus no comparta tubo con líneas de 230 V si eso se puede evitar.
- Que el sistema quede documentado para futuras ampliaciones o averías.
Si me quedo con una sola idea, es esta: en un videoportero de 2 hilos la simplicidad aparente engaña un poco, porque el resultado real depende de la calidad del cable, la distancia útil y el orden del montaje. Cuando esas tres cosas están bien resueltas, la instalación funciona estable y el mantenimiento deja de ser un problema.
